磁滯制動器

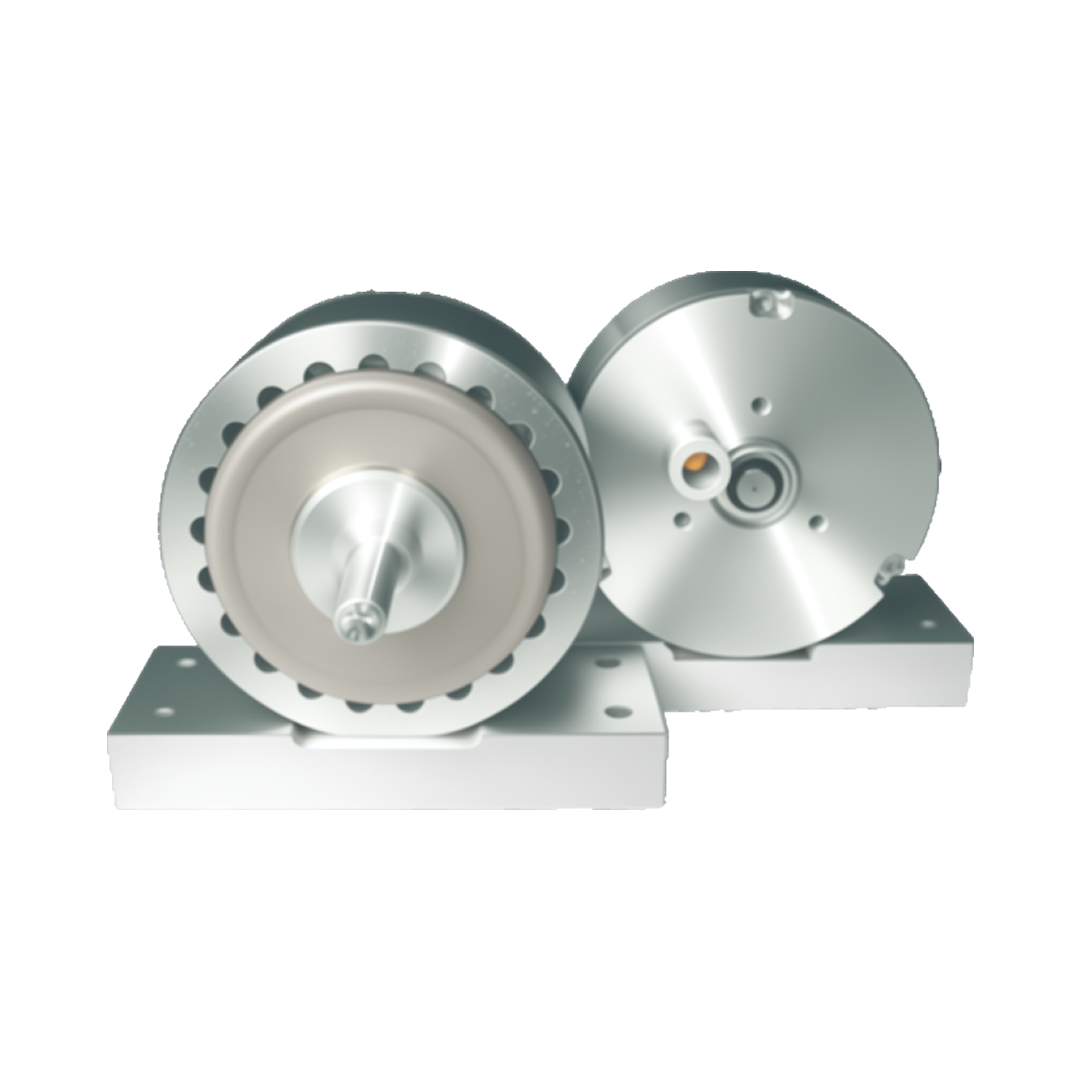

產品名稱：AHB系列氣冷式磁滯制動器

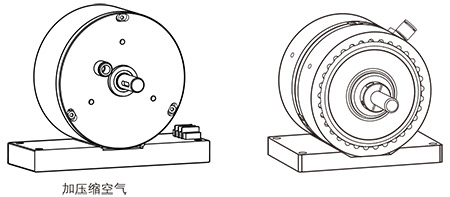

AHB系列氣冷式磁滯制動器具有安裝底座和端子排接線，易于集成。當扭矩控制和扭矩測量必須在較大功率下執行，AHB系列磁滯式制動器是合適之選。貫穿制動器內部的管道使壓縮空氣冷卻發揮作用，能提供出色的散熱效果。這個設計允許最大持續工作的額定功率為3000 W（5300 W為間歇工作）。

產品詳情

AHB系列規格表

型號 Model		額定扭矩 Minimum torque at rated current	額定電流 Rated current	電壓 Voltage	線圈電阻 (于 25°C ± 10%) Resistance at 25°C±10%	額定滑差功率K in etic power				慣性矩 External inertia	最高轉速 Max speed	重量 Weight
						加壓縮空氣 With air supply(Kpa)		不加壓縮空氣 With air supply
						5分鐘 5 min	持續 Continuous	5分鐘 5 min	持續 Continuous
		kg·cm	mA	VDC	Ω	watts	watts	watts	watts	kg·cm²	rpm	kg
不帶底座	AHB-202	2	200	24	120	200	200	75	20	6.8 x 10²	25000	0.5
	AHB-502	5	393	24	61	400	400	120	35	1.8 x 10^-¹	25000	1.35
	AHB-103	10	400	24	60	800	800	320	80	1.1 x 10⁰	25000	1.8
	AHB-203	20	315	24	76	1000	800	460	115	3.2 x 10⁰	25000	3.5
	AHB-303	30	750	24	32	1300	1300	680	165	6.8 x 10⁰	20000	5.2
	AHB-503	50	750	24	32	2300	2000	1000	200	1.3 x 10¹	15000	9.6
	AHB-114	100	1200	24	20	2000	1500	1200	350	5.6 x 10¹	10000	17
帶底座		N·m	mA	VDC	Ω	watts	watts	watts	watts	kg·cm²	rpm	kg
	AHB-1	1	400	24	60	1200	1200	320	80	8.7 x 10^-¹	25000	2.1
	AHB-1.5	2	315	24	76	1300	1300	460	115	2.7 x 10⁰	25000	3.8
	AHB-3	3	750	24	32	1800	1800	680	165	6.8 x 10⁰	20000	5.7
	AHB-5	5	750	24	32	2500	2300	1000	200	1.31 x 10¹	15000	10
	AHB-6	6	1500	24	16	3000	2800	1400	225	1.38 x 10^-¹	20000	11
	AHB-10	10	1500	24	16	3800	3500	1800	280	2.62 x 10¹	12000	20.6
	AHB-11	11	1200	24	20	2800	2500	1200	350	5.60 x10¹	10000	20.2
	AHB-12	12	1200	24	20	2800	2500	1200	350	5.60 x10¹	12000	23
	AHB-24	24	2400	24	10	5300	3000	4000	450	1.12 x 10²	10000	46

備注：加壓縮空氣，空氣冷卻設備需用戶警，提供的空氣必須清潔、干燥。

AHB系列尺寸表

A	B	C	D	E	F	G	H	I	J	K	L	M	φO	φP	φQ	a	b	c	d	e
165	150	80	19	105	85	10	75	106	49.5	27.7	20	6	138	15	8.3	20	5	6	12	17
220	200	100	25	145	125	10	105	145	59.8	38	20	6	158	17	8.3	20	5	6	14	20
270	250	120	25	143	125	9	125	153	79.5	47.1	25	12.5	226	25	8.3	25	8	12.5	21	28
